當前位置:隆旅電子 > 流量測量 > DCL-102分體式電磁流量計

DCL-102分體式電磁流量計

DCL-102分體式電磁流量計的工作原理是法拉第電磁感應定律,傳感器主要組成部分是:測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域。

技術特點:

☆  測量管內無阻流件,壓損小,直管段要求低溫度漂移小

☆  采用SMD器件和表面安裝(SMT)技術,電路可靠性高

☆  具有RS485或RS232數字通訊信號輸出

☆  具體電導率測量功能,可以判別傳感器是否空管


  • 簡介及用途

    DCL-102分體式電磁流量計的工作原理是法拉第電磁感應定律,傳感器主要組成部分是:測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理,水利建設等領域。

    技術特點:

    ☆  測量管內無阻流件,壓損小,直管段要求低溫度漂移小

    ☆  采用SMD器件和表面安裝(SMT)技術,電路可靠性高

    ☆  具有RS485或RS232數字通訊信號輸出

    ☆  具體電導率測量功能,可以判別傳感器是否空管



  • 結構與外形尺寸

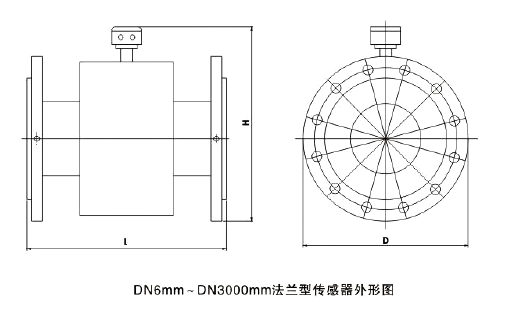

    DCL-102尺寸圖

    公稱通徑 (mm)公稱壓力(MPa)儀表長度(含襯里)DH參考重量
    64.0200902206
    104.0200902206
    154.0200952208
    204.020010522010
    254.020011522312
    324.020014024013
    404.020015025014
    504.020016526315
    651.625018528318
    801.625020029020
    1001.625023531825
    1251.625027035028
    1501.630030038030
    2001.635034043050
    2501.645040549570
    3001.050046054795
    3501.0550520602120
    4001.0600580665140
    4501.0600640720160
    5001.0600715783200
    6001.0600840897280
    7001.0700895982350
    8001.080010151092400
    9001.090011151192480
    10001.0100012301299550
    12004.0120014051488660
    14004.0140016301700750
    16004.0160018301924850
    18000.6180020452134980
    20000.62000226523441200
    22000.62200247525491600
    24000.62400268527542000
    26000.62600290529642400
    28000.62800290531692700
    30000.63000331533693900

    DCL-102尺寸圖


  • 參數指標
    公稱通徑    DN6mm~DN3000mm
    公稱壓力    0.6~4.0MPa(特殊壓力可定制)
    精確度    示值的±0.5%,可選示值的±0.3%或±0.2%
    襯里材料    聚氨酯橡膠、聚氨酯橡膠、聚硅氟橡膠、聚四氟乙烯(PTFE)、
        聚全氟乙丙烯(F46)、PFA
    電極形式    標準型、刮刀型、可更換型
    電極材料    SUS316、哈氏合金B(yǎng)、哈氏合金C、鈦、鉭、鉑銥合金、
        不銹鋼涂覆碳化鎢
    介質溫度    一體型:-20℃~+70℃;
        分體型:聚氯丁橡膠襯里/聚氨酯襯里:-20℃~+60℃;
                     PFA襯里/F46襯里/聚硅氟橡膠襯里:-40℃~+160℃
    環境溫度    -25℃~+60℃
    環境濕度    5~100%RH(相對濕度)
    介質電導率    ≥20μS/cm
    測量范圍    1500:1流速設定<15m/s
    結構形式    一體型、分體型、沉浸型、防爆型
    防護等級    IP65、IP67、IP68(可選)
    防爆標志    ExmdⅡCT4

    DCL-201智能轉換器技術參數

    主電源    AC220V 50Hz/DC24V/3.6V
    功率消耗    <15W(和傳感器配套功耗)
    顯示與按鍵    中英文顯示,可顯示瞬時流量、積累流量以及報警顯示(勵磁開路報警、空管報警、流量超載報警)。4個薄膜輕觸式開關,用于數據設定。
    模擬輸出    雙向兩路,全隔離0~10mA/4~20mA
        負載電阻:0~10mA時,0~1.5KΩ;4~20mA時,0~750Ω
    頻率輸出    正向和反向流量輸出,輸出頻率上限可在1~5000Hz內設。帶光電隔離的晶體管 集電極開路雙向輸出。外接電源不大于35V,導通時集電極最大電流為50mA
    報警輸出    兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V,導通時集電極最大電流為250mA。報警狀態:流體空管、勵磁斷線、流量超限
    脈沖輸出    正向和反向流量輸出,輸出脈沖上限可達5000CP/S,脈沖當量為0.0001~1.0 m3/P,脈沖寬度自動設置為20ms或方波,帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V,導通時集電極最大電流為50mA
    配套精確度    示值的±0.5%,可選示值的±0.3%或±0.2%
    阻尼時間常數    連續變量從0~100s(90%)時間分檔可選
    通訊    可選RS232C或RS485串行通訊接口、HART通訊協議、具有防雷擊保護
    失電    儀表內部設計不掉電時鐘,能存儲16次掉電記錄(10年)
    防護等級    IP65
    防爆標志    Exd[ia]iaⅡcT5

    流量范圍對照表

    DCL-102流量范圍
