該傳感器采用輪輻式彈性體結構,利用剪切式應力原理,具有低外形、抗偏載、精度高、強度好等特點。適用于多種載荷力的測試。廣泛應用于各種電子秤、水泥配料倉、干粉攪拌機及工業自動化測量控制系統。

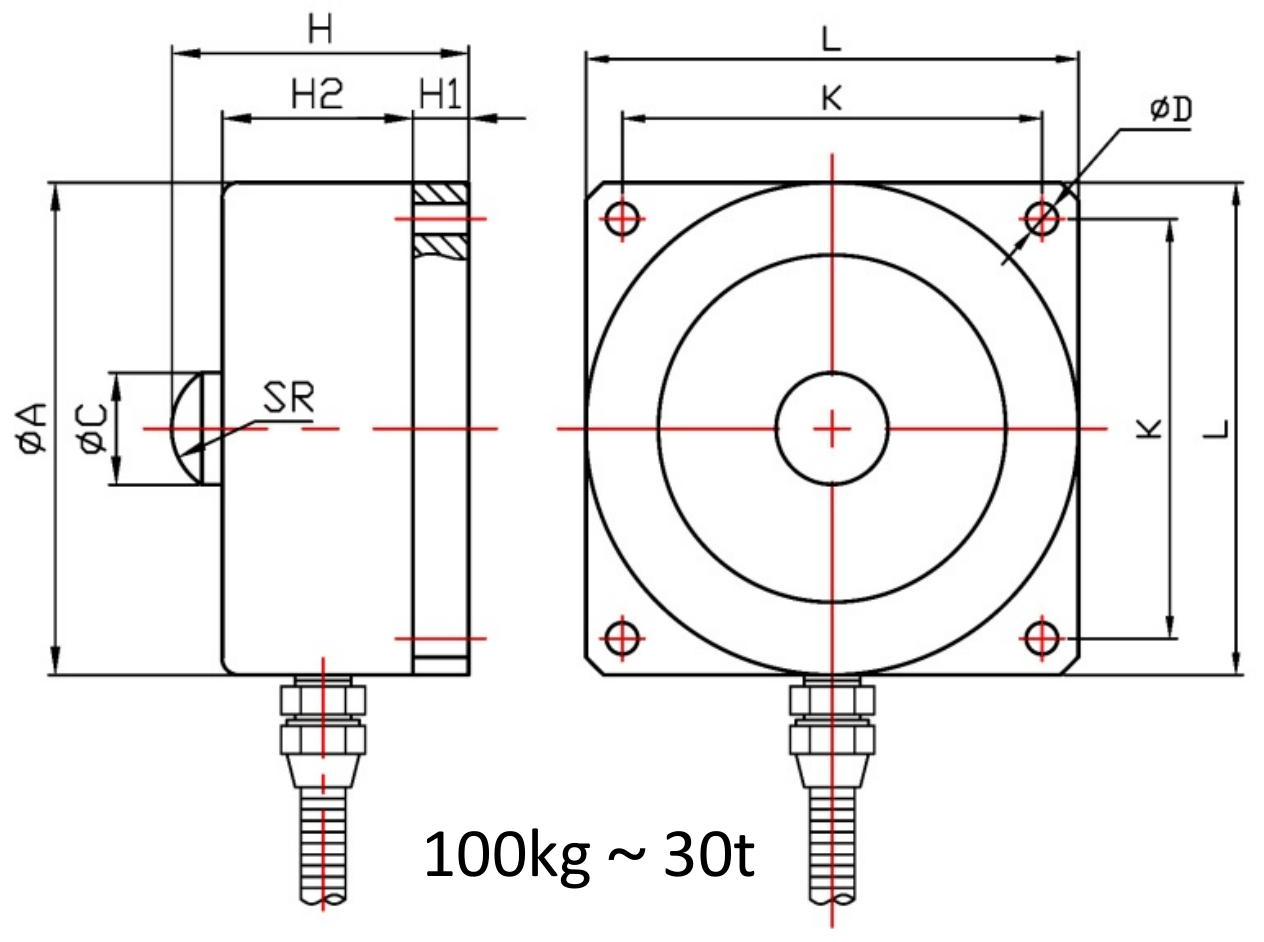

量 程 | ΦA(chǔ) | H | ΦC | H1 | H2 | K | L | SR | ΦD |
100~700kg | 72 | 41 | 16 | 8 | 25 | 62 | 72 | 8 | 4-Φ4.6 |
1~8t | 88 | 53 | 20 | 10 | 34 | 75 | 88 | 12 | 4-Φ5.6 |
10~15t | 114 | 70 | 25 | 13 | 46 | 95 | 114 | 25 | 4-Φ6.5 |
20~30t | 145 | 91 | 32 | 16 | 60 | 120 | 145 | 30 | 4-Φ11 |
傳感器接線示意圖: 傳感器受力圖:
參 數 | 技術參數 | 參 數 | 技術參數 |
量程 | 100kg~30t | 輸出電阻 | 700±5Ω或1.4K±5Ω |
輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
非線性 | ±0.05~±0.1%F.S. | 安全過載 | 150%F·S |
滯后誤差 | ±0.05%F.S. | 絕緣電阻 | ≥2000MΩ |
重復性誤差 | ±0.05%F.S. | 激勵電壓 | 5V~12V |
蠕變 | ±0.05%F.S. | 防護等級 | IP65、IP66 |
零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
輸入電阻 | 750±30Ω或1.45K±50Ω |
