NJL-203系列靜態扭矩傳感器,電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品,精度高,性能穩定可靠,測試范圍廣。大量程扭矩測量,安裝使用方便。靜態扭矩測量。一端為單法蘭梅花鍵槽連接,一端為法蘭盤連接。扭矩傳感器采用德國技術和生產設備及先進的檢測設備。

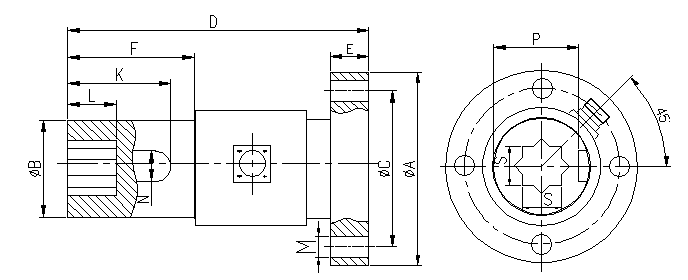

型號 | 量程 | ΦA(chǔ) | ΦB | ΦC | D | E | F | K | L | N | S | P | M |
NJL-203A | 0-1000Nm | 99 | 50 | 80 | 155 | 20 | 65 | 53 | 25 | 16 | 20 | 44 | 4-φ10.5 |
NJL-203B | 0-500Nm | 98 | 50 | 80 | 90 | 15 | 33 | 33 | 25 | 16 | 20 | 44 | 4-φ10.5 |
NJL-203C | 0-2000Nm | 125 | 75 | 105 | 150 | 20 | 62 | 60 | 30 | 20 | 25.5 | 67.5 | 8-φ12.5 |
NJL-203C | 0-5000Nm | 125 | 75 | 105 | 150 | 20 | 62 | 60 | 90 | 20 | 40.5 | 67.5 | 8-φ12.5 |
NJL-203D | 0-10000Nm | 190 | 98 | 160 | 220 | 30 | 120 | 110 | 70 | 2-28 | 55 | 78 | 8-φ19 |
測量范圍 | 0~50/100/200/300/500/1000Nm(NJL-203A) 0~50/100/200/300/500Nm(NJL-203B) 0~2000/3000/5000Nm(NJL-203C) 0~10000Nm及以上(NJL-203D) |
輸出靈敏度 | 1.0~2.0mV/V |
綜合精度 | ±0.1%FS;±0.3%FS;±0.5%F·S(線性+重復性+滯后) |
工作溫度 | -20~+65℃ |
溫度補償范圍 | -10~+60℃ |
零點溫度影響 | ±0.1%F·S/10℃ |
激勵電壓 | 5~15VDC(推薦電壓10VDC) |
響應頻率 | 100μS |
絕緣電阻 | 2000MΩ/100VDC |
輸入電阻 | 700±10/350±10Ω |
輸出電阻 | 700±5/350±5Ω |
零點輸出 | 0~±1%F·S |
安全過載 | 120%F·S |
材質 | 合金鋼 |
電氣連接方式 | 紅/E+,黑/E-,綠/S+,白/S- |
