PTL513擴散硅壓力變送器采用精加工芯體、敏感元件采用硅擴散注入工藝,組成惠斯通全橋,橋內搭建抗干擾電阻,當壓力作用在芯體時,電阻值與前一狀態相比較產生和壓力正比的MV信號,經過二次放大電路轉換成標準電信號放大電路采用進口處理芯片、高穩定,高精度硅阻全橋、專用集成電路自動校準、抗溫漂能力強、芯體采用316不銹鋼材質,耐腐蝕、耐高溫。
主要技術參數
量程 | 負壓:0~-100kPa; 正負壓:-0.1~6MPa 微壓:0~100kPa; 常壓:0.1~6MPa 高壓:6~100MPa |
測壓形式 | 表壓、絕壓、密封壓 |
激勵 | 恒流推薦 1.5mA;恒壓推薦 10V |
輸入阻抗 | 恒流:2kΩ~5kΩ;恒壓:3kΩ~18kΩ |
補償溫度 | 恒流:0℃~60℃(≤35kPa)-10℃~70℃(其余量程) 恒壓:-10℃~70℃ |
工作溫度 | -40℃~125℃ |
儲存溫度 | -40℃~125℃ |
絕緣電阻 | ≥200MΩ/250VDC |
響應時間 | ≤1ms(上升到 90%FS) |
測量介質 | 所有與 316L 兼容的液體和氣體 |
機械振動 | 20g(20~5000HZ) |
沖擊 | 100g(10ms) |
穩定性 | ≤0.1%FS/年 |
零位誤差 | ≤0.1%FS/年 |
最大過載 | ≤150% |
綜合精度 | 0.25%FS,0.5%FS |
輸出選擇 | 4~20mA,0~5V,1~5V,0~10V,RS485 |
供電電壓 | 24VDC |
出線材質 | RVVP屏蔽線、RVV阻燃線 |
密封圈 | 丁氰或氟橡膠 |
膜片材質 | 316L |
殼體材質 | 316L |

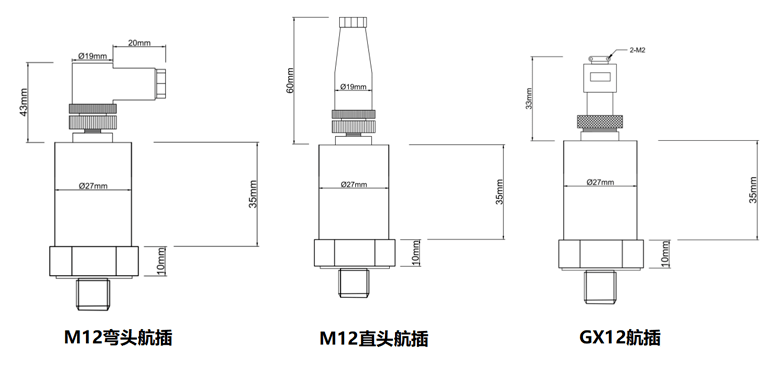

安裝螺紋 | M20*1.5、G1/2,內孔直徑3mm(按客戶需求定制) |
包裝 | 使用說明書,合格證 |
重量 | 200g |
零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
1.隆旅為客戶提供安裝調試服務,以及其他技術咨詢,必要時技術人員可上門提供技術培訓??蛻羧缬屑夹g(shù)上疑問,技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產,傳感器產品質保1年.儀表類產品質保3年,7天退換貨,終身維修。(人為損壞不在質保范圍,定制產品無質量問題不退不換。)
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能,尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制,功能不符,尺寸誤差,精度不準(誤差范圍內除外)。
定制產品需雙方確認圖紙后加工生產,如產品不符合客戶要求需在二周內提出書面異議,客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議,雙方確認后確屬產品質量問題或未按雙方確認后的要求生產,可調換或退款。如無質量問題,且發貨型號與合同簽訂型號完整無誤,則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果,7個工作日內完成維修。
