PTL901單晶硅壓力變送器

PTL901單晶硅壓力變送器采用0.075%高精度，穩定性好，用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4-20mAHART電流信號輸出，也可與HART375或BST Modem相互通信，通過他們進行參數設定、過程控制。與傳統壓力變送器的區別在于它使用的是納米單晶硅作為傳感器材料。備有5位帶背光LCD數字顯示器；多種顯示功能（pa，kpa，Mpa，%，psi）內置三按鍵快捷操作就地調整功能；備有各種抗腐蝕材料；全面自診斷功能。為量程（0~6kpa）量程比：3：1，中量程量程比：4:1，最大量程比：4:1。智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，將現場的綜合測量誤差控制到最小，可進行高準確度測量正負零點遷移，無需進行線性度調整。

立即咨詢

產品視頻

資料下載

說明書下載

簡介及用途

PTL901單晶硅壓力變送器采用0.075%高精度，穩定性好，用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4-20mAHART電流信號輸出，也可與HART375或BST Modem相互通信，通過他們進行參數設定、過程控制。與傳統壓力變送器的區別在于它使用的是納米單晶硅作為傳感器材料。備有5位帶背光LCD數字顯示器；多種顯示功能（pa，kpa，Mpa，%，psi）內置三按鍵快捷操作就地調整功能；備有各種抗腐蝕材料；全面自診斷功能。為量程（0~6kpa）量程比：3：1，中量程量程比：4:1，最大量程比：4:1。智能靜壓補償和溫度補償，保護變送器不受溫度、靜壓與過壓的影響，將現場的綜合測量誤差控制到最小，可進行高準確度測量正負零點遷移，無需進行線性度調整。

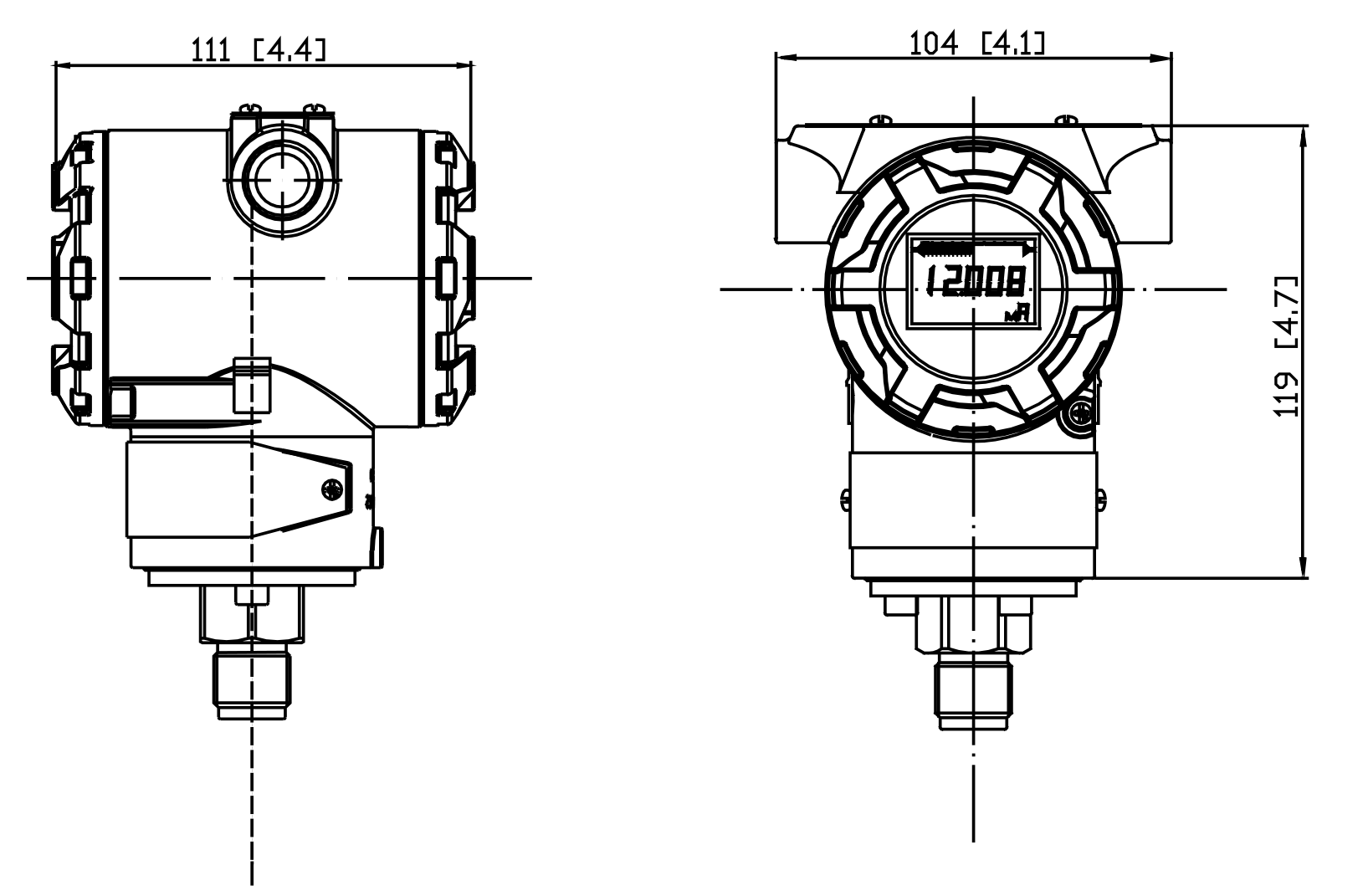

結構與外形尺寸

參數指標

量程	0~60MPa
輸出信號	DC4~20mA+HART協議
容許負載電阻	0~600Ω（DC24V時）注：與手持通信器進行通訊時，需要標準（250Ω）的負載電阻
電源	一般用途：DC10.5~45V；本安防爆：DC10.5~26V
通信線路條件	線路長度：最長2km（0.75~1.25mm2控制儀表用電纜，超過1km時使用雙絞電纜）負載電阻：250~600Ω（DC24V，包含電纜電阻）負載電容：0.55mF以下負載電感：3.3mH以下動力線的間隔：15cm以上（請避免平行配線）
飽和電流	上限20.8mA；下限3.8mA
報警電流	上限22.8mA；下限3.6mA (模式可設置)
調整功能	零點、滿量程點可從通過外殼頂部三按鍵進行帶就地調整或者可利用組態軟件進行遠程調整
輸出方式	線性輸出；平方根輸出（可通過組態軟件進行遠程調整）
環境溫度	-40~+85℃（充灌氟油時：-10~+60℃）)
貯存溫度	-40~+90℃
耐候性	DIN40040GPC
EMC適用標準	EN1326-1：2006
平方根輸出精度	輸出：≥50% 精度：同參考精度；輸出：50%~下降點 精度：參考精度 ×50/平方根輸出(%)
電源影響	±0.005%/1V
安裝位置影響	與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過 90°的變化，在0.4KPa范圍內的零漂可通過調零校準
響應時間	90ms
阻尼	時間常數可在0~99.9秒內調整
濾波常數	可在0~160uA內調整
自穩系數	可在0~2%內調整

購買流程

零售: 聯系客服-咨詢產品參數-確認產品型號-付款-物流發貨-簽收
大客戶: 聯系客服-咨詢行業解決方案-確認產品型號參數-簽訂相關技術合同-付款-物流發貨-簽收
售后保證及調試培訓

1.隆旅為客戶提供安裝調試服務，以及其他技術咨詢，必要時技術人員可上門提供技術培訓?？蛻羧缬屑夹g(shù)上疑問，技術人員將在4個小時內給出回復。
2.隆旅產品嚴格按照ISO9001國際質量體系設計生產，傳感器產品質保1年.儀表類產品質保3年，7天退換貨，終身維修。（人為損壞不在質保范圍,定制產品無質量問題不退不換。）
3.因質量問題造成的退換貨,隆旅將承擔退換貨運費。非質量問題退換貨費用將由客戶承擔。
注:質量問題是指功能，尺寸、指標、安裝方式等定制參數未按照客戶提出的要求定制，功能不符，尺寸誤差，精度不準（誤差范圍內除外）。
定制產品需雙方確認圖紙后加工生產，如產品不符合客戶要求需在二周內提出書面異議，客戶未按規定期限提出異議視為驗收合格。
如在期限內提出異議，雙方確認后確屬產品質量問題或未按雙方確認后的要求生產，可調換或退款。如無質量問題，且發貨型號與合同簽訂型號完整無誤，則不提供退換貨服務。
4. 返廠維修的產品將在3個工作日內出具檢測結果，7個工作日內完成維修。
