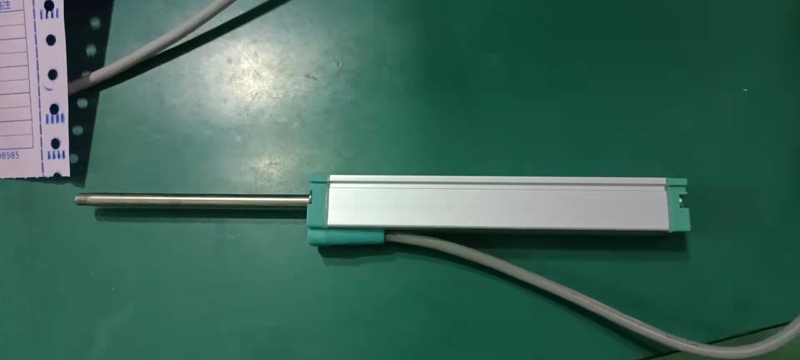

回彈式位移傳感器技術定義與原理詳解

一、核心定義

回彈式位移傳感器（Spring-Loaded Displacement Transducer）是一種通過機械回彈機構保持恒定測量力的接觸式位移測量裝置。其核心特征為：

1. 彈性加載機制：內置精密彈簧系統，提供0.1-10N可調的恒定接觸力

2. 動態跟隨特性：響應速度可達1m/s，加速度耐受＞50g

3. 三維適應性：允許±15°的測量角度偏差

二、工作原理

1. 機械傳導系統

• 探針機構：紅寶石/碳化鎢測頭（硬度＞2000HV）

• 彈性元件：特種彈簧鋼（疲勞壽命＞10?次）

• 導向機構：空氣軸承/精密滾珠導軌（摩擦＜0.001N）

2. 信號轉換鏈

機械位移 → 彈性變形 → 應變片/電感變化 → 電信號 → 數字輸出
(±10mm)    (0.1%非線性)    (0.01%分辨率)   (24位ADC)

三、關鍵性能參數

四、典型結構組成

1. 接觸模塊

• 測頭：金剛石涂層（摩擦系數＜0.1）

• 緩沖機構：液壓阻尼（響應時間＜1ms）

2. 傳感模塊

• 應變式：350Ω橋路（溫度系數＜±0.005%/℃）

• 電感式：差分線圈（分辨率0.01μm）

3. 接口模塊

• 數字輸出：EtherCAT（同步抖動＜100ns）

• 機械接口：ISO 9409-1標準法蘭

五、行業應用特征

1. 動態測量場景

• 振動測量（0-5kHz帶寬）

• 旋轉部件監測（軸向跳動＜50μm）

• 生產線在線檢測（IP67防護）

2. 特殊環境適用

• 高溫型（-196℃~+300℃）

• 真空版（10??Pa工況）

• 防爆型（ATEX Zone 0）

六、技術演進

1. 智能升級方向

• 接觸力自適應調節（PID控制）

• 磨損自診斷（剩余壽命預測）

• 溫度自補償（嵌入式PT100）

2. 新型材料應用

• 碳纖維彈性體（重量減輕60%）

• 形狀記憶合金（自動零點校準）

• 納米涂層（摩擦系數降低80%）
