靜態扭矩傳感器是一種用于測量靜態或緩慢變化扭矩的傳感器。它能夠?qū)⑴ぞ匦盘栟D(zhuǎn)換成可測量的電信號輸出，廣泛應用于工業生產、科研實驗、質量檢測等領域，為各種設備和系統的精確控制和性能評估提供重要保障。

一、靜態扭矩傳感器的工作原理

靜態扭矩傳感器的工作原理主要基于以下幾種物理效應：

• 應變效應： 當金屬導體受到扭矩作用時，其長度和截面積會發生微小變化，從而導致電阻值發生變化。利用應變效應制成的靜態扭矩傳感器稱為應變式靜態扭矩傳感器，是目前應用最廣泛的一種類型。

• 壓磁效應： 某些鐵磁材料在受到扭矩作用時，其磁導率會發生變化。利用壓磁效應制成的靜態扭矩傳感器稱為壓磁式靜態扭矩傳感器，具有測量范圍大、抗過載能力強等優點。

• 光電效應： 某些光電元件在受到扭矩作用時，其光電特性會發生變化。利用光電效應制成的靜態扭矩傳感器稱為光電式靜態扭矩傳感器，具有非接觸測量、抗干擾能力強等優點。

二、靜態扭矩傳感器的結構組成

不同類型的靜態扭矩傳感器結構有所不同，但一般都包括以下部分：

• 彈性元件： 用于感知扭矩引起的形變，通常采用高強度合金鋼、鋁合金或不銹鋼制成。

• 敏感元件： 用于將彈性元件的形變轉化為電信號，例如應變片、壓磁元件、光電元件等。

• 信號處理電路： 用于放大、濾波和處理敏感元件輸出的信號。

• 外殼： 用于保護傳感器內部元件，通常采用金屬或塑料制成。

三、靜態扭矩傳感器的類型

根據測量原理、結構形式和應用場景的不同，靜態扭矩傳感器可以分為以下幾種類型：

• 應變式靜態扭矩傳感器： 包括法蘭式、軸式、輪輻式等，具有測量精度高、穩定性好等優點。

• 壓磁式靜態扭矩傳感器： 具有測量范圍大、抗過載能力強等優點，常用于重型機械設備的扭矩測量。

• 光電式靜態扭矩傳感器： 具有非接觸測量、抗干擾能力強等優點，常用于高速旋轉軸的扭矩測量。

四、靜態扭矩傳感器的功能特點

• 高精度測量： 采用高精度敏感元件和信號處理電路，測量精度可達±0.1%FS。

• 多種量程可選： 可根據實際應用需求選擇合適的量程。

• 多種輸出信號： 可輸出模擬信號（如 4-20mA、0-10V）或數字信號（如 RS485、CAN 總線）。

• 多種安裝方式： 可根據現場情況選擇合適的安裝方式。

• 環境適應性： 可根據使用環境選擇合適的防護等級和材料。

五、靜態扭矩傳感器的應用

靜態扭矩傳感器廣泛應用于以下領域：

• 工業生產： 用于電機、發動機、變速箱等設備的扭矩測量和控制。

• 科研實驗： 用于材料力學性能測試、機械傳動效率測試等。

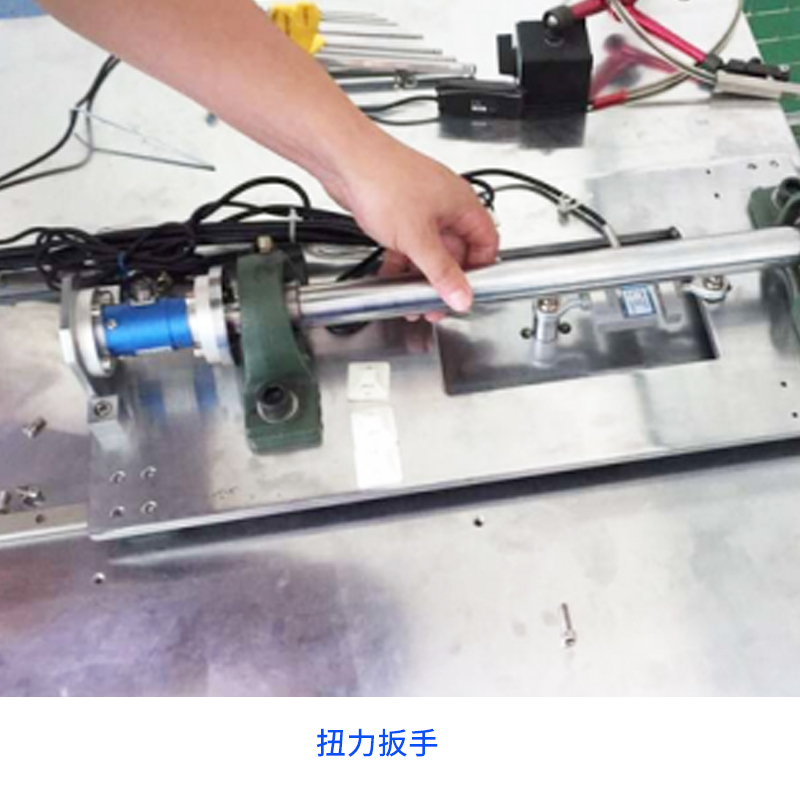

• 質量檢測： 用于螺栓擰緊力矩檢測、扭矩扳手校準等。

• 其他領域： 用于醫療器械、體育器材等領域的扭矩測量。

六、靜態扭矩傳感器的選型

在選擇靜態扭矩傳感器時，需要考慮以下因素：

• 測量范圍： 根據實際應用需求選擇合適的測量范圍。

• 精度等級： 根據測量精度要求選擇合適的精度等級。

• 輸出信號： 根據系統需求選擇合適的輸出信號類型。

• 安裝方式： 根據安裝空間和條件選擇合適的安裝方式。

• 環境適應性： 根據使用環境選擇合適的防護等級和材料。

七、靜態扭矩傳感器的發展趨勢

隨著工業自動化和智能化的發展，靜態扭矩傳感器正朝著以下方向發展：

• 高精度、高可靠性： 提高測量精度和可靠性，滿足更苛刻的應用需求。

• 智能化： 集成自診斷、自校準等功能，提高設備維護效率。

• 無線化： 實現無線數據傳輸，方便安裝和使用。

• 微型化： 減小傳感器體積和重量，方便集成到各種設備中。

八、總結

靜態扭矩傳感器作為一種重要的測量儀器，在各個領域發揮著越來越重要的作用。隨著技術的不斷進步，靜態扭矩傳感器將朝著更高精度、更高可靠性、更智能化方向發展，為工業自動化和智能化提供更強大的技術支持。
