輪輻式稱重傳感器工作原理以及應用于哪些方面

發布時間：2024-09-11
瀏覽次數：63
文章來源：http://cixia.com.cn

　為了滿足不同稱重器的使用需求，制造商針對輪輻式傳感器這一類型設計了多種傳感器。除了輪輻式傳感器，還包括S型傳感器、單點式傳感器、懸臂梁傳感器、箱式傳感器、波紋管傳感器、柱式傳感器、橋式傳感器、微型傳感器等。本文將重點介紹輪輻式傳感器。

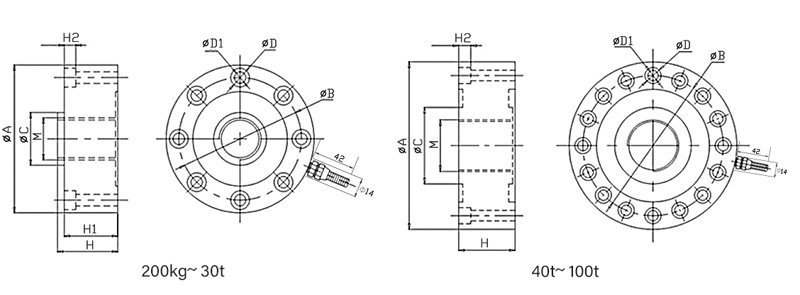

LCZ-205A尺寸圖

　　輪輻式傳感器采用孔狀結構的彈性元件，整體結構看起來類似輪子，且在輪轂和輪胎之間形成多個對稱分布的輪輻。外部負載施加在輪轂的上端面。輪轂、輪輻和輪胎結合構成兩側固定支撐的多個剪切梁。輪輻式傳感器的彈性元件具有以下特點：

　　孔狀剪切力彈性元件具有緊湊的外形和良好的穩定性，對彎矩不敏感，具有良好的線性特性。橫向剛度較高，能夠抵抗側向和偏心載荷。整體結構對稱，各個方向上的熱膨脹一致，溫度系數較小。

　　制造孔狀彈性元件采用簡單的鉆孔工藝，為了確保剪切梁的根部具有較大的剛度和較小的應力集中，從而使應變區域處于純剪切應力狀態，以更合理地安裝電阻應變片。當剪切應變梁形成的孔洞較多時，更容易獲得適合粘貼電阻應變片的理想應力區域。

　　輪輻式傳感器的結構帶來了一些優點：具有較強的抗沖擊和抗偏載能力，不受加載點和支撐邊緣的影響，在線性度方面表現出色，采用固定式安裝，安裝方便且互換性好。然而，輪輻式傳感器的結構也存在一些缺點：機械加工復雜，造價較高，滯后現象易出現且難以控制。

微信截圖_20240911100114

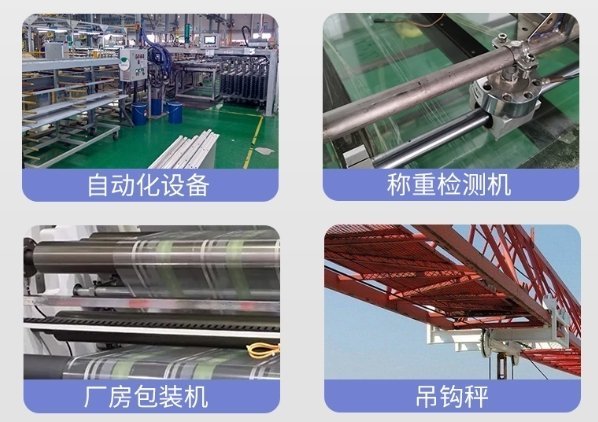

以下是一些主要的應用領域：

1.公路稱重系統：輪輻式稱重傳感器在公路稱重系統中發揮著關鍵作用，能夠測量車輛的重量和軸重分布。這對于公路管理部門識別超載車輛、確保道路安全和制定合理的交通管理策略至關重要。

2.倉儲管理與物流行業：在貨物的裝卸區域、物流企業和倉庫中，輪輻式稱重傳感器被用于貨物的稱重，確保準確記錄貨物的數量和重量信息，有助于優化運輸和物流策略。

食品加工：在食品加工廠等場所，輪輻式稱重傳感器用于確保原材料和成品的質量和精度。例如，它可以用來測量面粉、糖等重要原材料的重量，保證加工出的產品達到標準。

建筑和挖掘行業：傳感器在重型機械設備的稱重中起到關鍵作用，如挖掘機和裝載機等，確保設備的安全運行和合理負載。

3.工業生產和農業：輪輻式稱重傳感器還廣泛應用于工業生產和農業領域，用于各種需要精確測量重量的場合。

此外，輪輻式稱重傳感器還可以與其他設備和系統進行集成，如計算機、電子秤和數據采集系統等，實現數據傳輸和處理，提高測量的準確性和效率。這些集成系統還可以提供額外的功能，如數據存儲、遠程監控和報告生成等。

總的來說，輪輻式稱重傳感器因其高精度、穩定性和廣泛的適用性，在多個領域都發揮著重要的作用。無論是確保公路安全，優化物流策略，還是提高食品加工和工業生產的質量，輪輻式稱重傳感器都是不可或缺的測量工具。
