LCZ-301D懸臂梁式傳感器彈性體采用剪切懸臂梁結構,一端固定、一端受力,外形高度低,結構強度高,可用于各種拉伸力和壓縮力的承載和測量。具有防塵密封、量程范圍廣、精度高、性能穩定可靠、安裝使用方便等特點。適用于電子秤、衡器等各種測力、稱重的工業自動化測量控制系統。

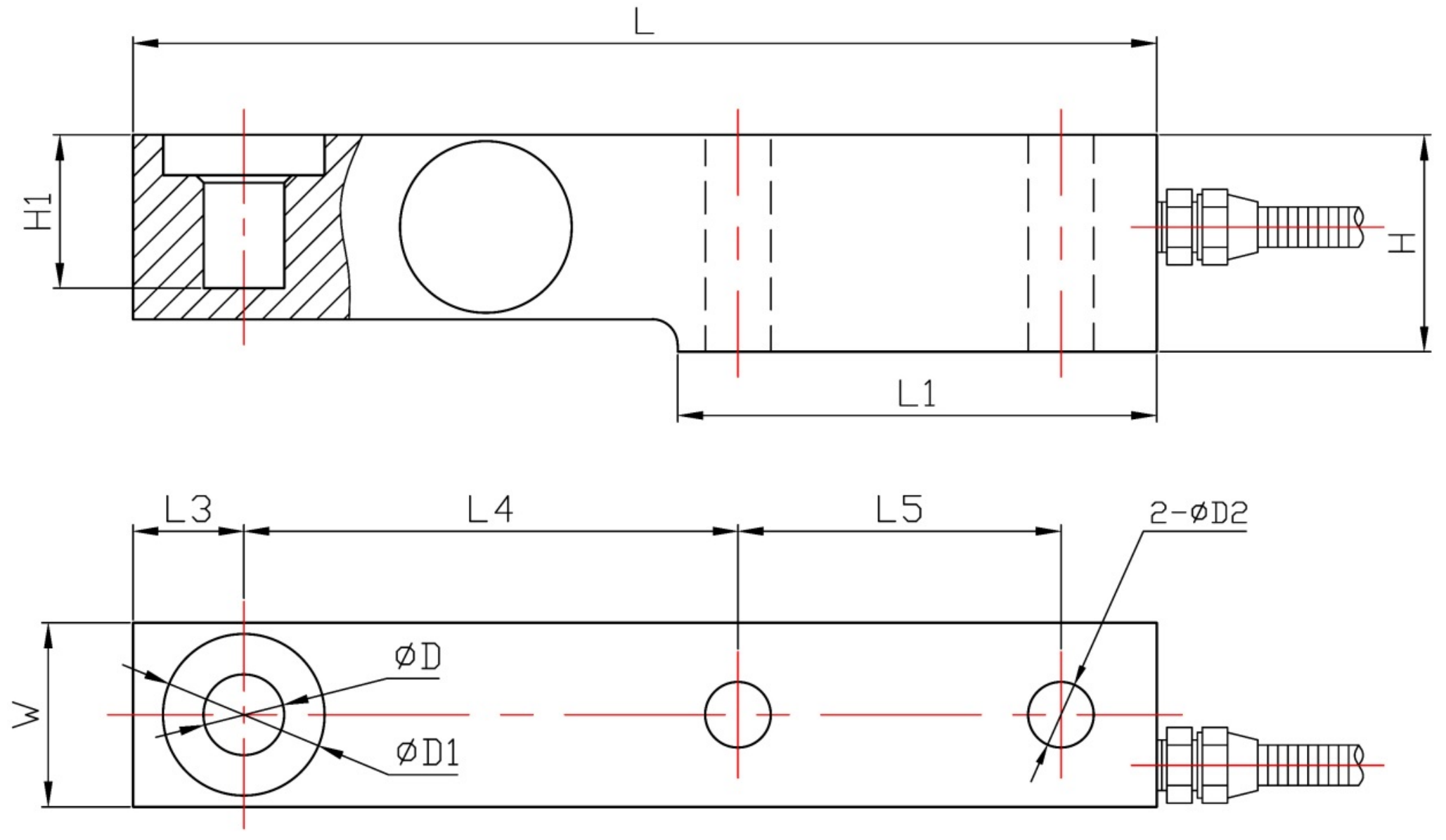

量程 | L | L1 | L3 | L4 | L5 | W | H | H1 | φD | φD1 | φD2 |
0.3~2t | 203 | 95 | 22 | 98 | 64 | 36.5 | 43 | 30.4 | φ16 | φ32 | φ13 |
3t | 203 | 95 | 22 | 98 | 64 | 36.5 | 43 | 30.4 | φ16 | φ32 | φ15 |
5t | 235 | 110 | 22 | 124 | 66 | 47.5 | 52 | 30 | φ22 | φ38 | φ20 |
10t | 279 | 133 | 32 | 140 | 82.5 | 60 | 67 | 20 | φ32 | φ48 | φ28 |
15~20t | 318 | 153 | 38 | 159 | 89 | 70 | 82.5 | 24 | φ38 | φ54 | φ34 |
傳感器接線示意圖: 傳感器受力圖:
參 數 | 技術參數 | 參 數 | 技術參數 |
量程 | 500kg~20t | 輸出電阻 | 350±5Ω |
輸出靈敏度 | 2.0±0.05mV/V | 工作溫度范圍 | -20~+70℃ |
非線性 | ±0.03~±0.05%F.S. | 安全過載 | 150%F·S |
滯后誤差 | ±0.03%F.S. | 絕緣電阻 | ≥2000MΩ |
重復性誤差 | ±0.03%F.S. | 激勵電壓 | 5V~12V |
蠕變 | ±0.03%F.S. | 防護等級 | IP66 |
零點溫度系數 | ±0.05%F.S./10℃ | 材質 | 合金鋼、不銹鋼 |
靈敏度溫度系數 | ±0.05%F.S./10℃ | 線纜 | Φ5x3m |
輸入電阻 | 380±30Ω |
